贴片机是通过拾取、位移、对位、放置等功能，将SMC/SMD快速准确地贴放到PCB上指定的焊盘位置。贴片机充分发挥现代精密机械、机电体、光电结合，以及计算机控制技术的高技术成果，实现高速度、高精度、智能化的电子组装制造设备。下面小编讲解一下贴片机回收浅谈二手贴片机的组成部件和作用的相关知识。

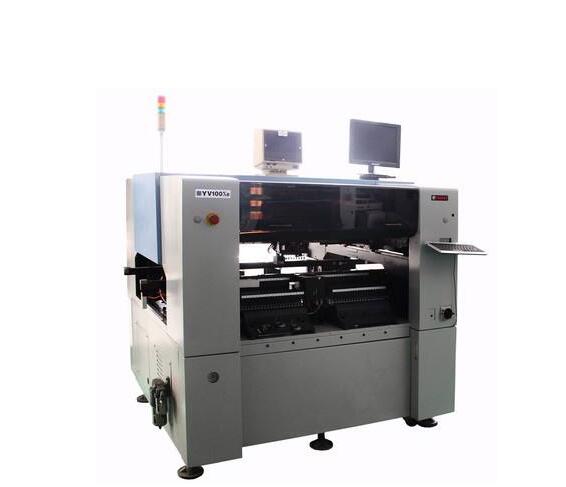

1. 主机主电源开关（Main Power Switch）：
开启或关闭主机电源视觉显示器（Vision Monitor）：显示移动镜头所得的图像或元件和记号的识别情况。操作显示器（Operation Monitor）：显示机器操作的VIOS软件屏幕，如操作过程中出现错误或有问题时，在这个屏幕上也显示纠正信息。警告灯（Warning Lamp）：指示贴片机在绿色、黄色和红色时的操作条件。绿色：机器在自动操作中黄色：错误（回归原点不能执行，拾取错误，识别故障等）或联锁产生。红色：机器在紧急停止状态下（在机器或YPU停止按钮被按下）。紧急停止按钮（Emergency Stop Button）：按下这按钮马上触发紧急停止。
2. 工作头组件(Head Assembly)工作头组件：
在XY方向（或X方向）移动，从供料器中拾取零件和贴装在PCB上。工作头组件移动手柄（Movement Handle）：当伺服控制解除时，你可用手在每个方向移动，当用手移动工作头组件时通常用这个手柄。
3. 视觉系统（Vision System）移动镜头（Moving Camera）：
用于识别PCB上的记号或照位置或坐标跟踪。独立视觉镜头（Single-Vision Camera）：用于识别元件，主要是那些有引脚的QPF。背光部件（Backlight Unit）：当用独立视觉镜头识别时，从背部照射元件。激光部件（Laser Unit）：通过激光束可用于识别零件，主要是片状零件。多视像镜头（Multi-Vision Camera）：可一次识别多种零件，加快识别速度。
4. 供料平台（FeederPlate）：
带装供料器、散装供料器和管装供料器（多管供料器），可安装在贴片机的前或后供料平台。
5. 输入和操作部件（Data Input and Operation Devices）
1、YPU ( Programming Unit) 编程部件Ready按钮：异常停止的解除和伺服系统发生作用。2、键盘（ Keyboard ）各键的功能F1：用于获得实时选项的帮助信息F2：PCB生产转型时使用F3：转换编制目标（元件信息、贴装信息等）F4：转换副视窗（形状、识别等信息）F5：用于跳至数据地址F6：辅助调整时使用F7：设定数据库F8：视觉显示实物轮廓F9：照位置F10：坐标跟踪Tab：各视窗间转换Insert ，Delete ：改变副视窗各参数↑↓→←：光标移动及文页UP/Down移动Space Bar（空档键）：操作期间暂停机器（再按解除暂停）
6. 运输轨部件（Conveyor Unit）
1、主挡板（Main Stopper）2、定位针 (Locate Pins)3、Push-in Unit（入推部件）4、边缘夹具 (Edge Clamp)5、上推平板 (Push-up Plate)6、上推顶针 (Push-up Pins)7、入口挡板 (Entrance Stopper)
7. 吸嘴站（Nozzle Station）：
允许吸嘴的自动交换，总共可装载16个吸嘴，7个标准和9个可选吸嘴。
8. 气源部件（Air Supply Unit）
包括空气过滤器、气压调节按钮、气压表。
9. 轴结构（Axis Configuration）
X轴：移动工作头组件跟PCB传送方向平行。Y轴：移动工作头组件跟PCB传送方向垂直。Z轴：控制工作头组件的高度。R轴：控制工作头组件吸嘴轴的旋转。W轴：调整运输轨的宽度。
以上是关于贴片机回收浅谈二手贴片机的组成部件和作用的技术知识，更多技术知识就在忠创兴贴片机厂家的新闻中心栏目内。
