回流焊机介绍回流焊机也叫再流焊机或“回流炉”（Reflow Oven）,它是通过提供种加热环境，使焊锡膏受热消融然后让外表贴装元器材和PCB焊盘通过焊锡膏合金可靠地结合在起的SMT焊接设备。下面小编讲解一下贴片机厂家分析smt流程介绍回流焊的相关知识。
贴片机是担任放置贴片元件到线路板上的精细设备，贴片机又称“贴装机”、“外表贴装体系”，在SMT生产线中，它装备在点胶机或锡膏印刷机后，是通过移动贴装头把外表贴装元器材精确地放置PCB焊盘上的种精细设备。贴片机是整个SMT生产中要害、杂乱的设备。贴片机是SMT的生产线中的首要设备，贴片机已从前期的低速机械贴片机开展为高速光学对中贴片机，并向多功能、柔性连接模块化开展。贴片机按速度分为中速贴片机、高速贴片机、超高速贴片机。按功能分为：高速/超高速贴片机：首要以贴片式元件为主体，贴片器材种类不多；多功能贴片机：能贴装大型器材和异型器材。
按贴片方法分为次序式贴片机：它是依照次序将元器材个个贴到PCB上，通常见到的就是该类贴片机。同时式贴片机：运用放置圆柱式元件的专用料斗，个动作就能将元件悉数贴装到PCB相应的焊盘上。产品替换时，所有料斗悉数替换，已很少运用。同时在线式贴片机：由多个贴片头组合而成，依次同时对块PCB贴片。按贴片机主动化程度分为全主动机电体化贴片机：大部分贴片机就是该类。贴片机在smt生产工艺中首要是担任快速放置贴片元器材到线路板相应的贴装方位上。

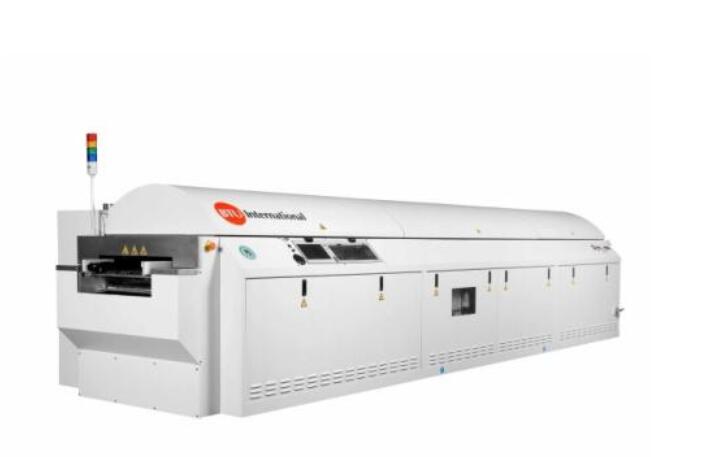

回流焊机介绍回流焊机也叫再流焊机或“回流炉”（Reflow Oven）,它是通过提供种加热环境，使焊锡膏受热消融然后让外表贴装元器材和PCB焊盘通过焊锡膏合金可靠地结合在起的SMT焊接设备。回流焊机是由控制体系（控制体系选用PC+PLC+HMI(人机界面)方法），热风体系（增压式强制循环热风加热体系，前后回风，避免温区间气流影响，确保温度均匀性和加热效率；专用高温马达，速度变频可调），凉风体系（强制风冷及水冷结构，冷却区温度显现可调），机体，传动体系组成。回流焊机焊接技能是随同微型化电子产品的出现而开展起来的焊接技能，首要应用于各类外表拼装元器材的焊接。这种焊接技能的焊料是焊锡膏。
预先在电路板的焊盘上涂上适量和恰当方式的焊锡膏，再把SMT元器材贴放到相应的方位；焊锡膏具有定粘性，使元器材固定；然后让贴装好元器材的电路板进入再流焊设备。传送体系带动电路板通过设备里各个设定的温度区域，焊锡膏通过枯燥、预热、熔化、润湿、冷却，将元器材焊接到印制板上。
回流焊的核心环节是使用外部热源加热，使焊料熔化而再次活动滋润，完结电路板的焊接进程。回流焊机也是smt生产工艺中必备生产设备它首要担任把贴片机在线路板上放置好的贴片元件焊接到线路板上。
以上是关于贴片机厂家分析smt流程介绍回流焊，更多技术知识就在忠创兴贴片机厂家的公司新闻栏目内。
