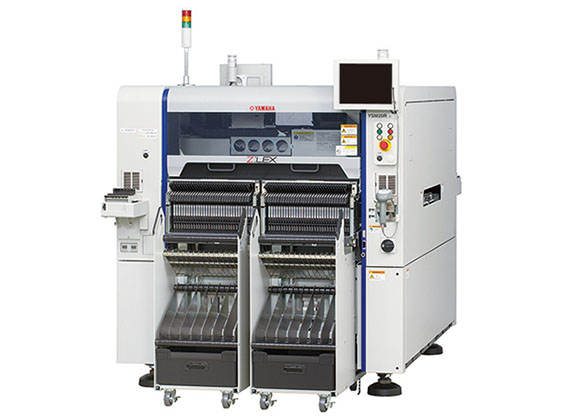

YAMAHA贴片机YS24的规格参数和特性

1.高速度高精度多功能模块式贴片机

2.0.18秒/CHIP超高速贴装（最佳条件）16200CPH（粒/小时）
3.IPC9850状态下，贴片速度高达16200CPH（相当于0.22秒/CHIP）
4.贴装0603元件，全程精度高达±50微米，全程重复精度高达±30微米
5.适用范围大，从0201(英制)微型元件到31mmQFP大型元件都可适用
6.使用2个高分辨率的多视觉数码相机
7.对CSP/BGA元件进行全焊球连续识别，内含判断焊球的缺损良否
8.可选择带YAMAHA专利的飞行换嘴头，能有效地减少机器空转损耗
9.万能普及型的最佳选择
10.Y轴由左右两端大功率的伺服大骂和高刚性丝杆驱动，此项新开发的完全固定双驱动技术，提高了加速和通过两端的协调同步来进行驱动，完善了加速功能，缩短了定位时间。
基板尺寸 M型：L460*W335(MAX)-L50*W50(MIN)
　 L型：L460*W440(MAX)-L50*W50(MIN)
贴装精度绝对精度（μ+3σ)：±0.05mm/chip,±0.05mm/QFP
贴装速度 0.18秒/CHIP 1.7秒/QFP,1608/CHIP:16200CPH
可贴装元件 0603-31mm元件，SOP/SOJ/QFP/接插件/PLCC/CSP/BGA
外形尺寸 1650*1408*1900

主机重量 1600KG
